OSOYOO Nano ATmega328P Module CH340 5 V/16 M USB-C Carte Microcontrôleur pour Arduino Nano V3.0

Prix régulier $13.99 USD
Prix de vente $13.99 USD Prix régulier
Prix unitaire
Comparer Poser une question

Poser une question

* Champs obligatoires

Guide des tailles Partager

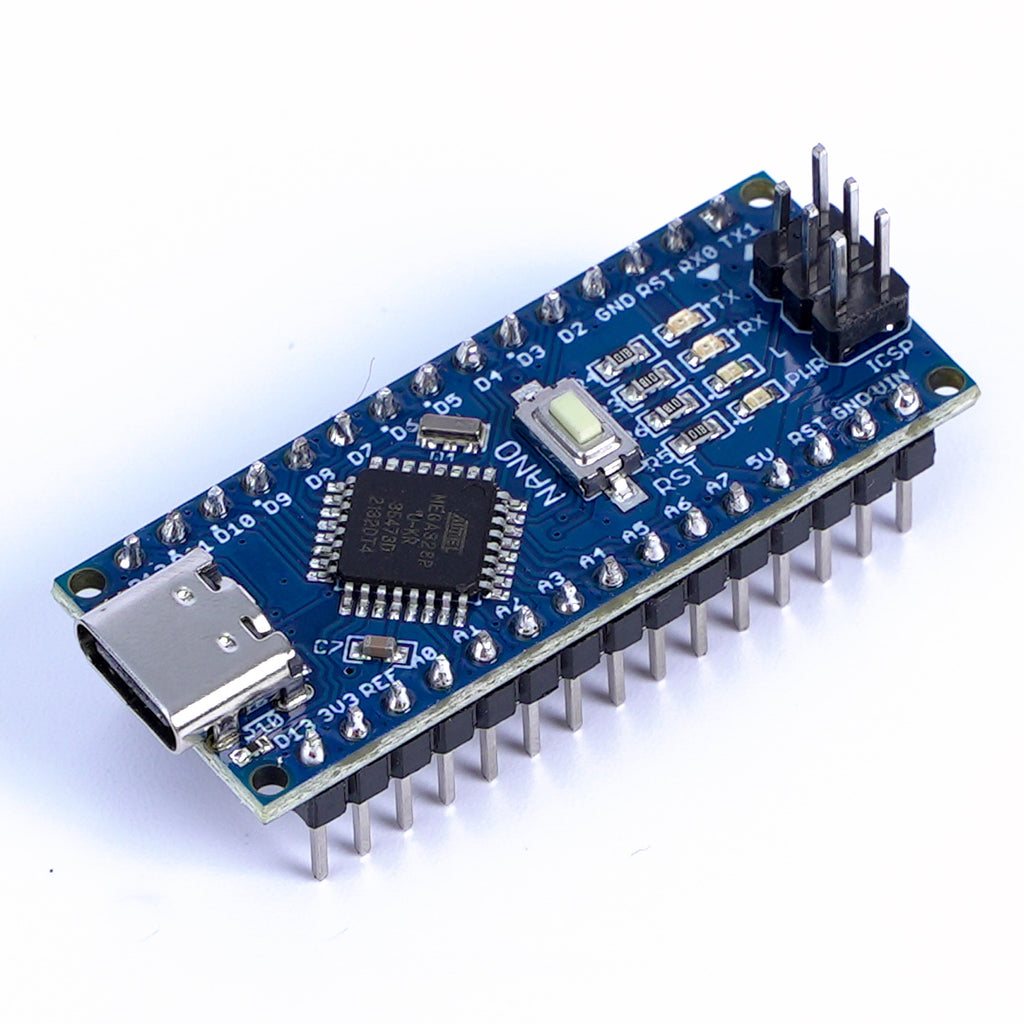

OSOYOO Nano ATmega328P Module CH340 5 V/16 M USB-C Carte Microcontrôleur pour Arduino Nano V3.0

OSOYOO Nano ATmega328P Module CH340 5 V/16 M USB-C Carte Microcontrôleur pour Arduino Nano V3.0

Product description
Shipping & Return

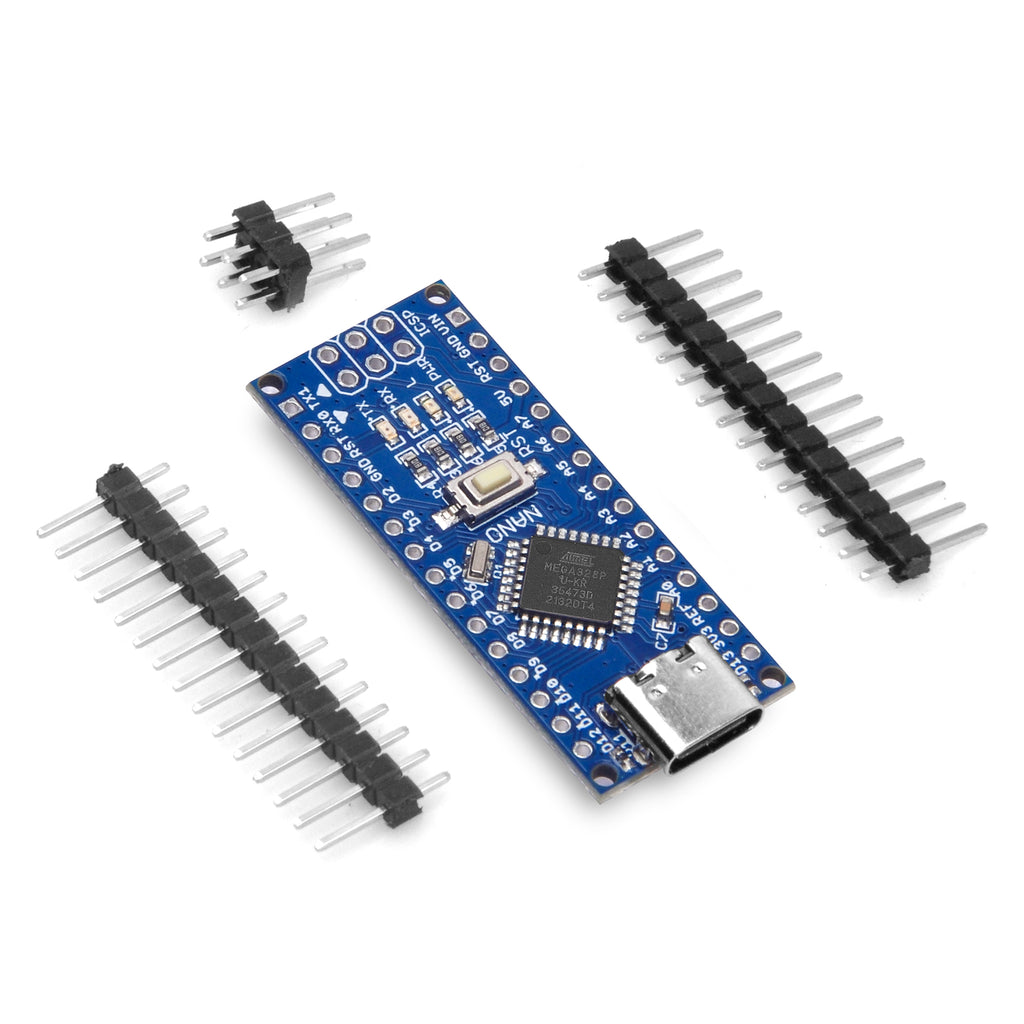

Si vous avez besoin d'une carte nano sans soudure, veuillez communiquer avec le service client pour prendre note. Par défaut, les envois sont envoyés avec des composants soudés.


La même taille et le même brochage que Nano V3.0

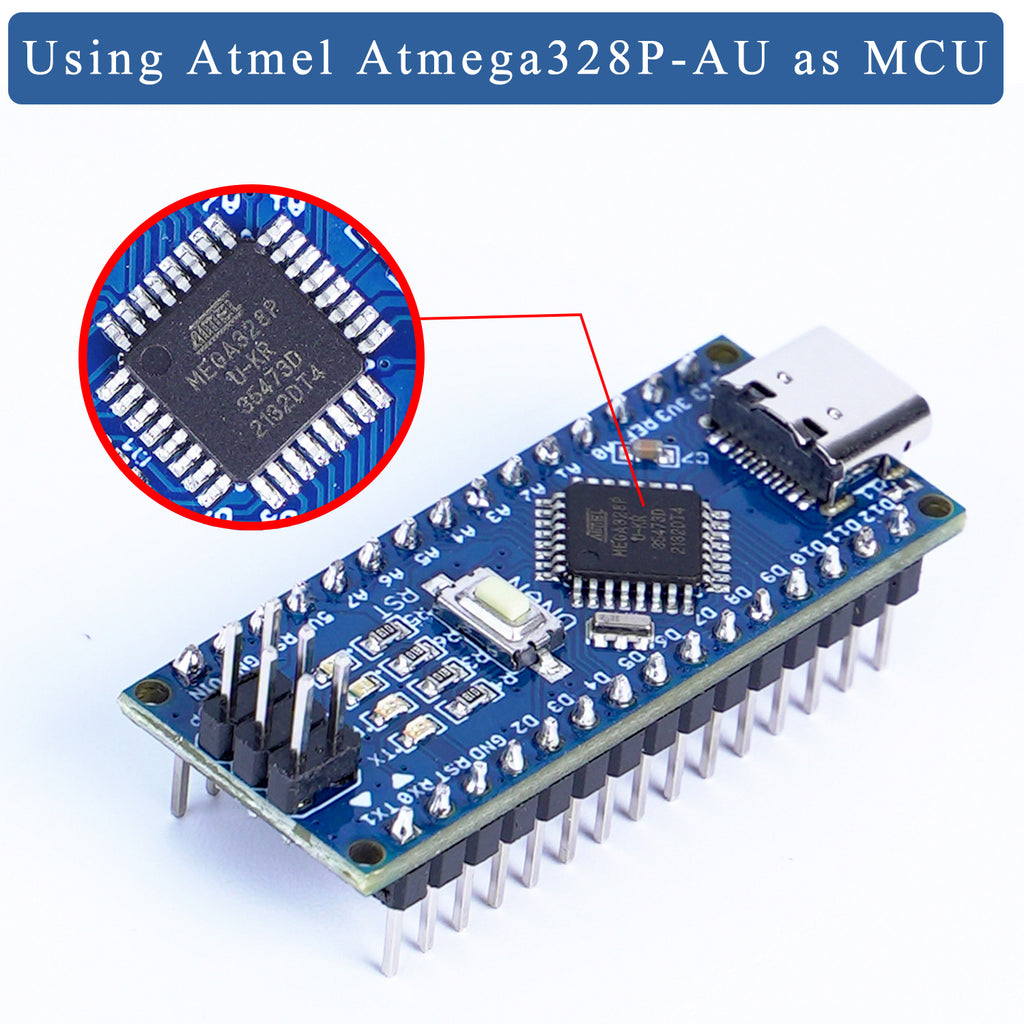

Microcontrôleur : Atmel Atmega328P-AU

Architecture : AVR

Mémoire Flash : 32 Ko dont 2 Ko utilisés par le chargeur de démarrage

SRAM : 2 Ko ; EEPROM : 1 Ko ; Vitesse d'horloge : 16 MHz ;

Puce de conversion USB vers série : CH340C

8 entrées d'E/S analogiques : A0 ~ A7 (dont chacune fournit 10 bits de résolution)

14 broches d'E/S numériques : TX, RX, D2 ~ D13.

1 paires de ports émetteur-récepteur série de niveau TTL RX/TX.

6 sorties PWM : D3, D5, D6, D9, D10, D11.

Courant CC par broches d'E/S : 40 mA (broches d'E/S)

Microcontrôleur

Microcontrôleur de la famille AVR ATmega328P-8 bits.

La puce CH340 du Nano n'est alimentée que si la carte est alimentée via USB.

L'ATmega328 dispose de 32 Ko (également avec 2 Ko utilisés pour le chargeur de démarrage. L'ATmega328 dispose de 2 Ko de SRAM et de 1 Ko d'EEPROM.

Pouvoir

L'OSOYOO Nano peut être alimenté via la connexion USB-C, une alimentation externe non régulée de 6 à 12 V ou une alimentation externe régulée de 5 V. La source d'alimentation est automatiquement sélectionnée sur la source de tension la plus élevée.

Tension d'entrée : 7-12 V ; Consommation électrique : 19 mA

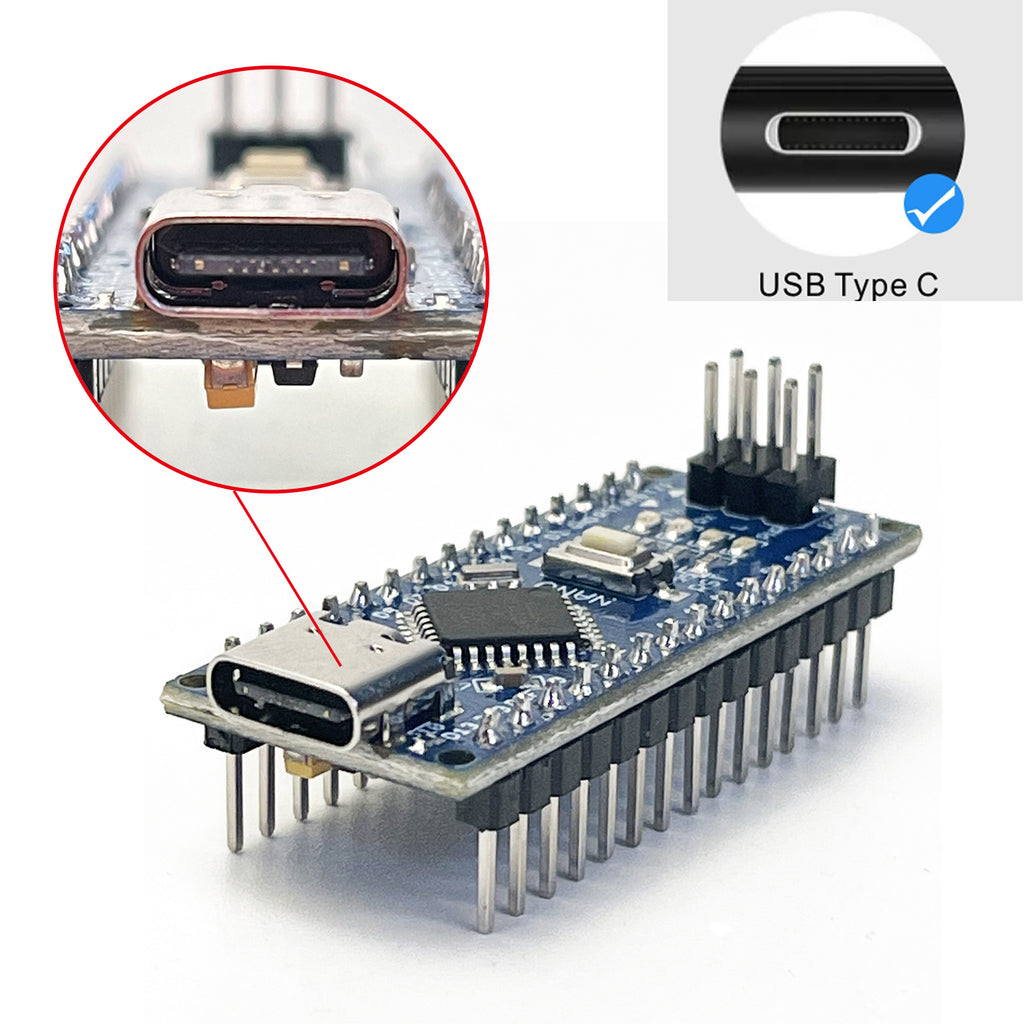

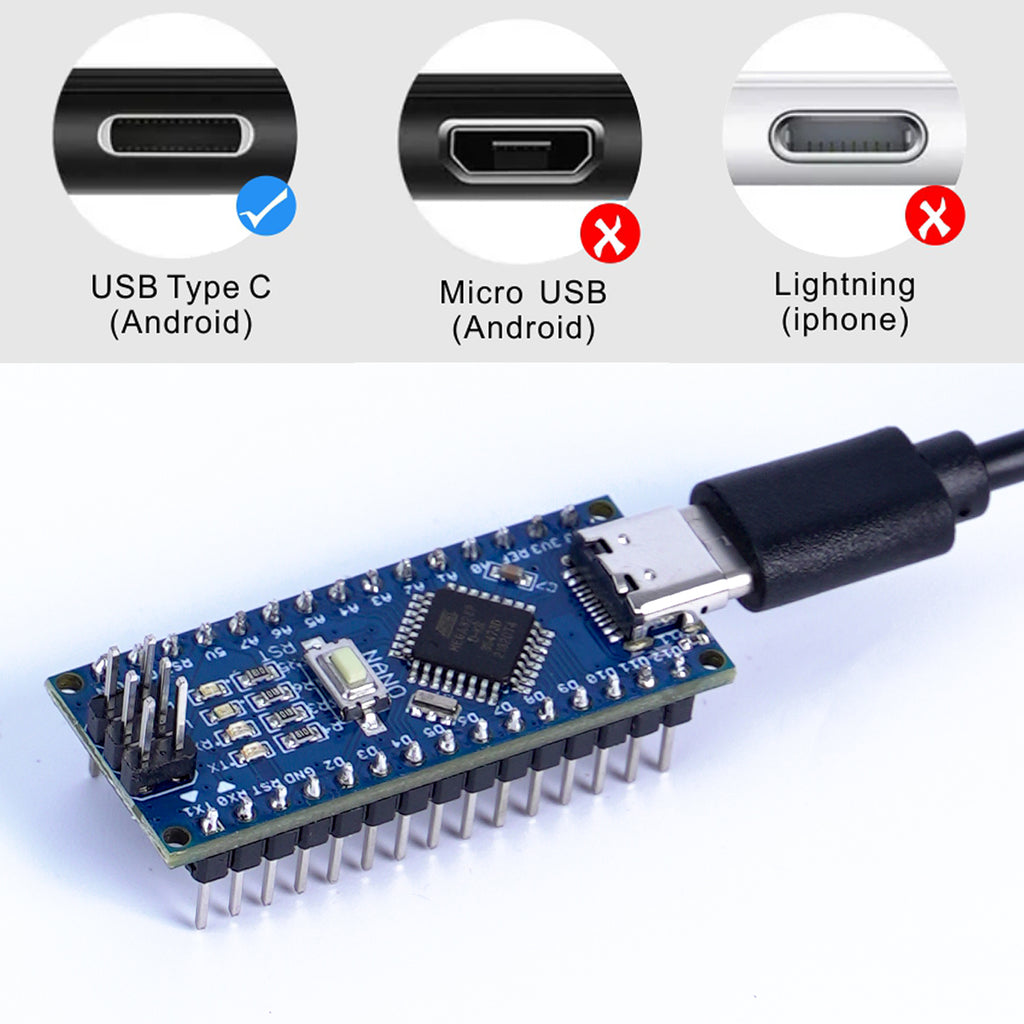

Utilisation facile : avec câble USB-C, câble USB-C vers USB-A et câble USB-C vers USB-C inclus, port de type C pour l'alimentation, la programmation et le débogage.

Entrée et sortie

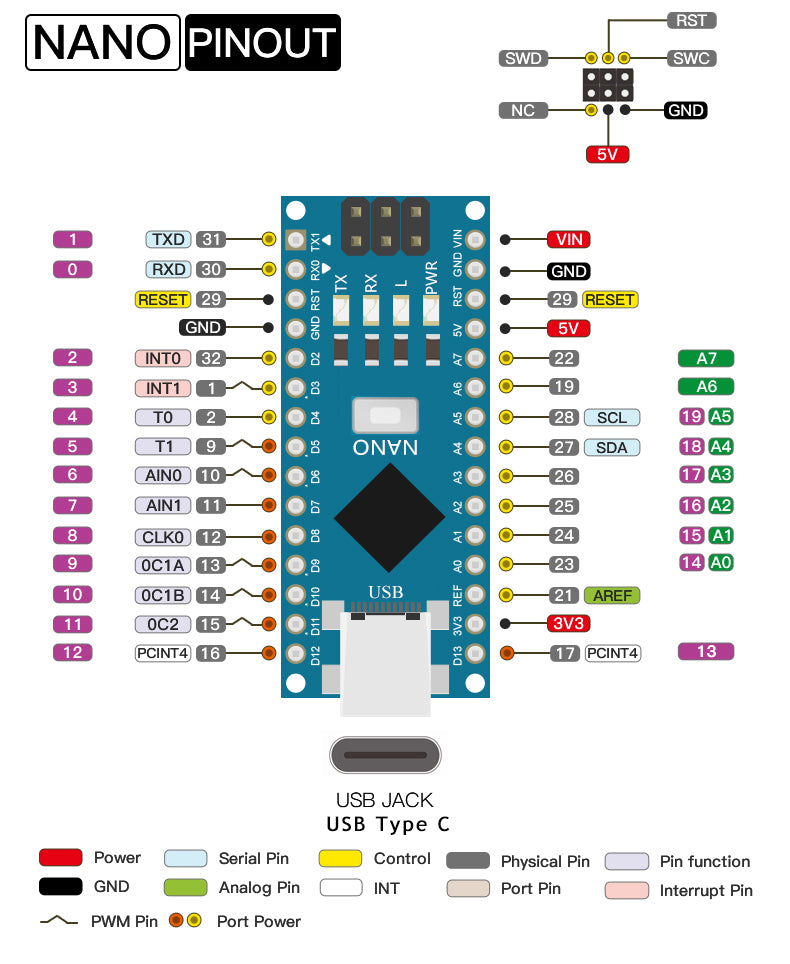

Chacune des 14 broches numériques du Nano peut être utilisée comme entrée ou sortie, en utilisant les fonctions pinMode(), digitalWrite() et digitalRead(). Certaines broches ont des fonctions spécialisées :

Série : 0 (RX) et 1 (TX). Utilisé pour recevoir (RX) et transmettre (TX) des données série TTL. Ces broches sont connectées aux broches correspondantes de la puce USB CH340C.

Le forfait comprend

Le forfait comprend :

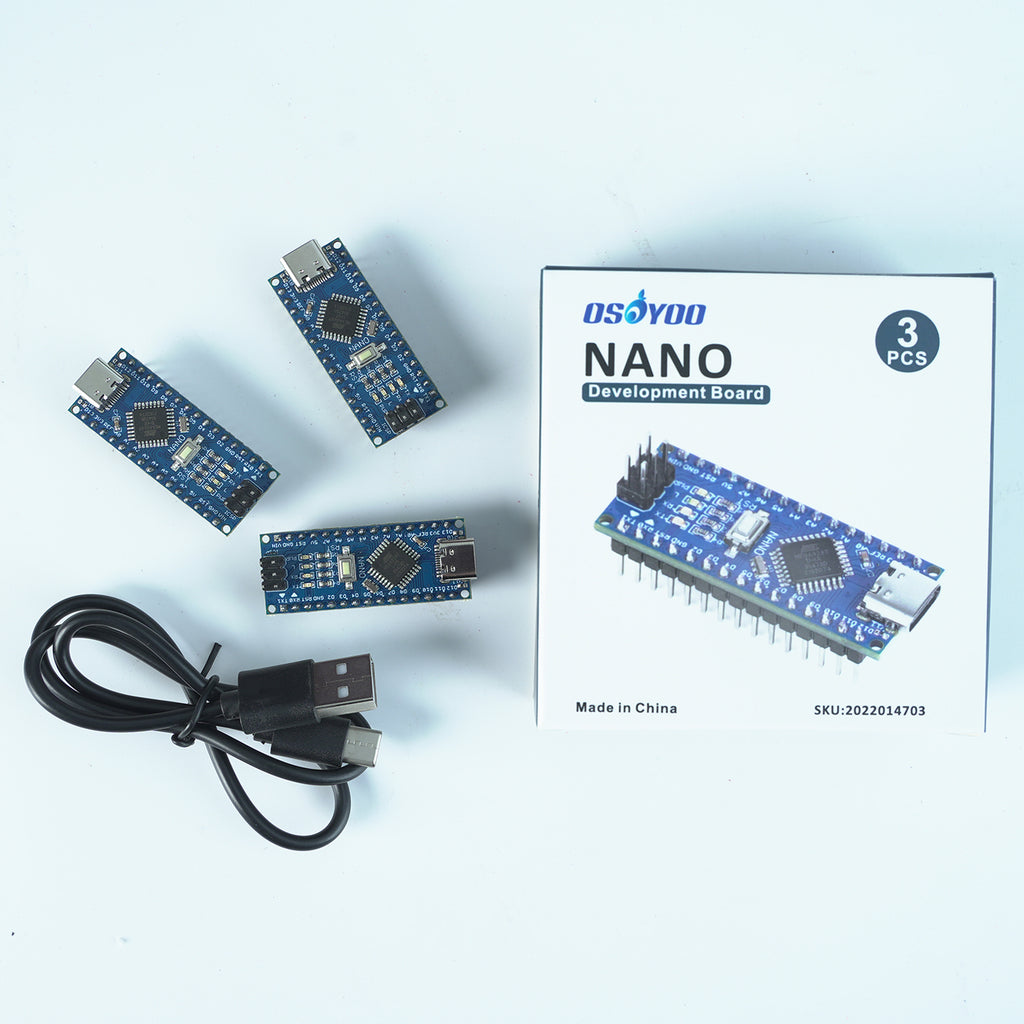

3x carte OSOYOO Nano et 1x câble USB-C

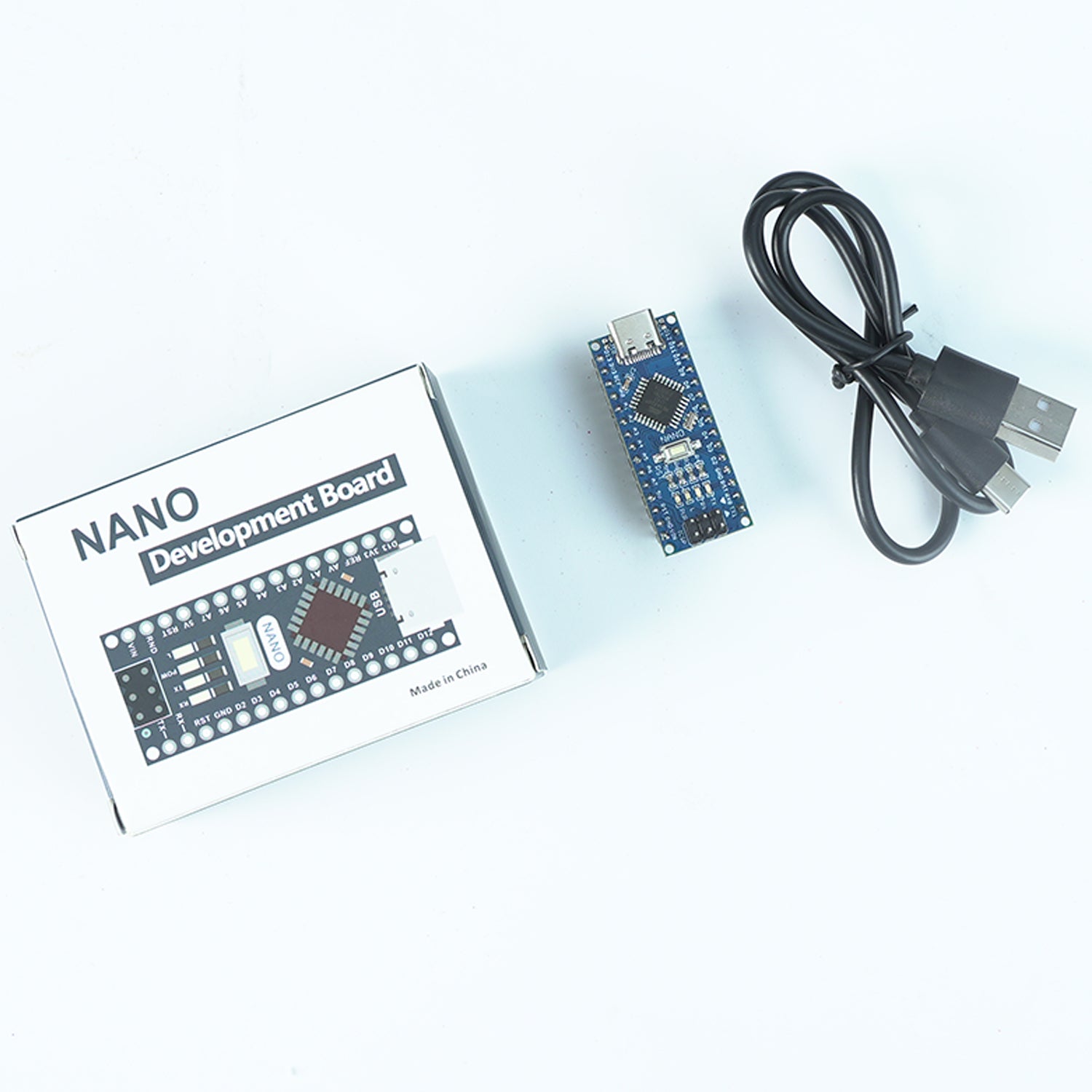

1x carte OSOYOO Nano et 1x câble USB-C

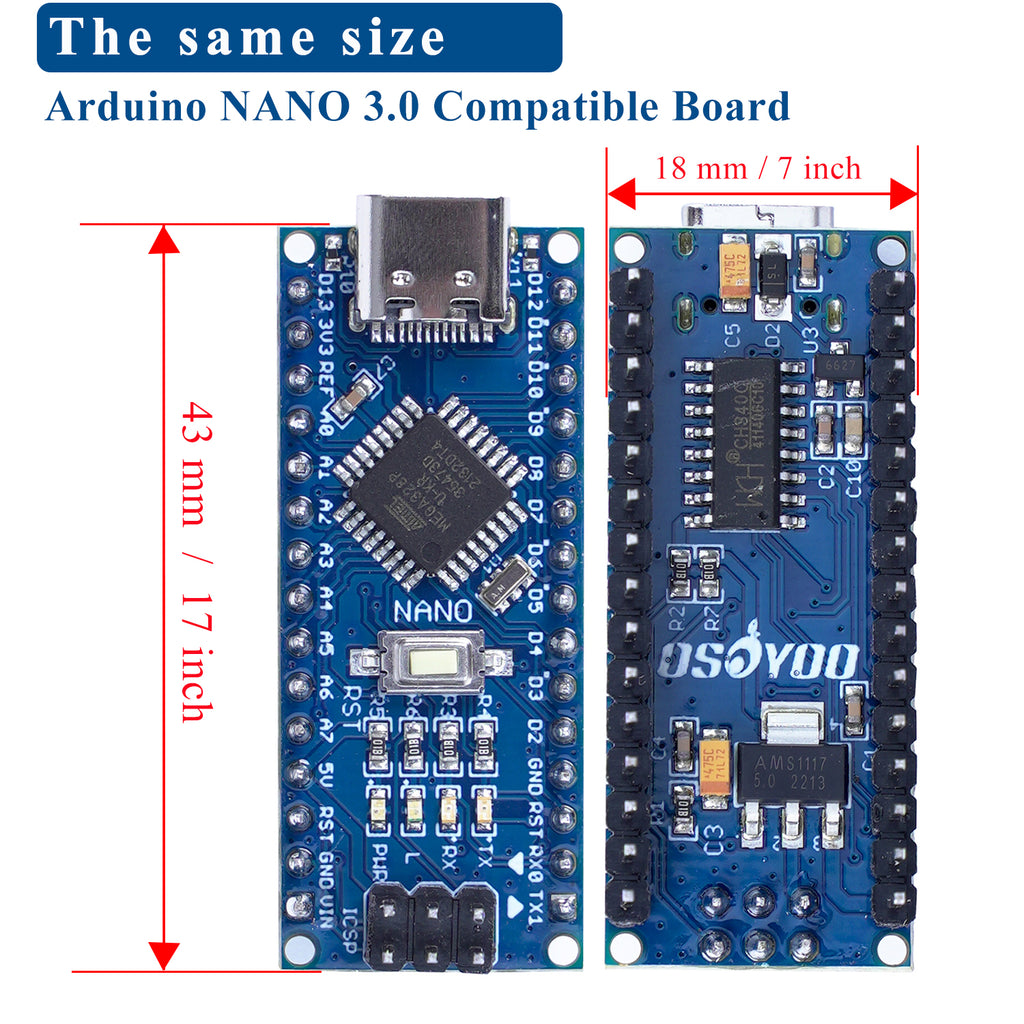

Taille du circuit imprimé : 18 x 43 mm

Poids : 8g
